Система за управление на паркирането ултразвуков паркинг сензор
Въведение
Система за управление на паркирането ултразвуков сензор за паркиране, използващ принцип на работа на ултразвукови вълни за откриване дали мястото за паркиране е заето или не, и с помощта на LED индикатор за разграничаване на неговото състояние (червено е заето, налице е ЗЕЛЕН), което може да насочва водача бързо и подобряване на нивото на управление на паркирането.

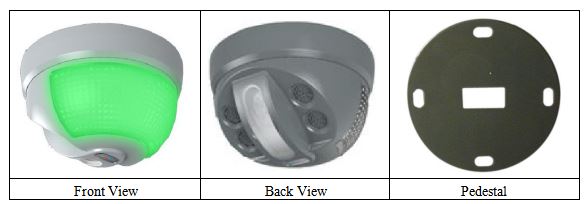

снимка
параметър
експлоатационен | DC18V ~ 30V, препоръчвам : | Принцип на работа | Ултразвуково откриване |
Волтаж | 24V | ||
типичен | Червена светлина : 65mA | общуване | RS-485 |
Текущ | Зелена светлина : 56mA | вид | |
Измерение | 130 * 130 * 80mm | Кодиране на адрес | 00 ~ 31, Чрез 5 джъмпери |
адресиране | |||
Откриване | 290 см 2 Чрез 2 джъмпери | експлоатационен | -20 ~ + 50 |
диапазон | обстановка | температура | |
ESD | 12kV | Изпитване на импулсни влакове | ± 4kV |
Таблица 2
Индикатор за работно състояние
Индикатор за работно състояние） Червен）: осветяване на средства с комуникация и открити обекти
S1 Настройка на джъмпера
S1 инструкция за настройка на джъмпера :
От дясно на ляво,） LH 【【1,2,3,4,5,6,7】, долният 5 номер (1-5) е настройка на адреса, по-висок номер 2 (6-7) е адрес на височината на монтиране, джъмпер в средства 1, без джъмперни средства 0.
Настройка на адреса : Долен номер 5 (5,4,3,2,1) Съответно представлява двоичен адрес 16,8,4,2,1. Различен брой комбинация от скокове, като например адрес за паркинг 3, трябва да прескочите в 1 и 2.
Разстояние на разпознаване: Sen 1 0 | Добавяне на детектор : Добавяне на — 4 ——> 0 | |||
Sen10 | Височина на инсталиране | Хоризонтално разстояние от паркинга | вр | вр |
） Y | ред ） X | |||
0 0 | 180см - 210см | директно над линията за паркиране | 0 0 0 0 0 | 00 |
0 1 | 230CM - 250 см | директно над линията за паркиране | 0 0 0 0 1 | 01 |
1 0 | 250 см - 270CM | директно над линията за паркиране | ...... | ... |
1 1 | 270CM - 290CM | директно над линията за паркиране | 1 1 1 1 1 | 31 |
Таблица 3
Забележка:
1, когато системата за управление на паркинг ултразвуков сензор за паркиране на джъмпер, моля те, многократно натискане и извади няколко пъти, за да се отстрани оксидния слой, за да се осигури добър контакт.

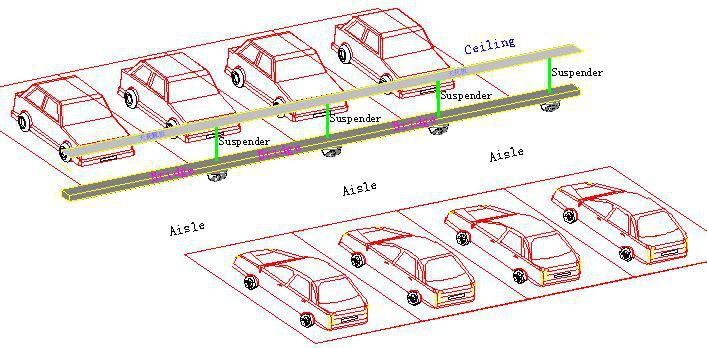

2, препоръчва се монтиране на височина: Y: 2.4m-3m, инсталирани директно над паркинг линия, за да се гарантира, че е надеждна.
Инструкция за блоков терминал
Инструкции за свързване на системата
1. Устройството под един RCM е за предпочитане свързано в режим на шина, детекторът, адресиран с пет скачащи communication една комуникационна шина може да си позволи най-много 32 детектора.
2. Детекторите под едно RCM получават DC захранване от RCM. Като се има предвид инженерната загуба на линия, детекторът използва широк спектър от проекти за захранване.
3. За да се гарантира, че терминалното оборудване работи правилно, се препоръчва да се използва 24V DC захранване. Регионална контролна кутия захранващата мощност равна на консумацията на енергия 150% - 200% от общото захранващо оборудване, за да се осигури надежден старт и работа за дълго време.
Демонстрация в момента
